關于積放式滾筒輸送機的分析與優化

滾筒輸送機,又稱輥道輸送機,是一種用途廣泛的連續運輸設備。在工業發達國家,滾筒輸送機的結構形式及規格品種多達數十種,并已系列化,可以滿足不同行業的使用要求。近年來在國內,出現了大量的以滾筒輸送機組成的各種生產線和裝配線,顯示出滾筒輸送機在組織流水生產線中的優越性,引起了極大的重視。

積放式輥子輸送杋具有普通滾筒輸送機的特點,可以沿水平或者較小的傾斜角輸送具有平直底部的成件物品,如板、棒、管、型材、托盤、箱類容器以及各種工件。對于非平底物品及柔性物品可借助托盤實現輸送。與其他輸送成品物品的輸送機相比,除了具有結構簡單、運轉可靠、維護方便、經濟、節能等特點以外,最突出的就是它與生產工藝過程能較好的銜接和配套,并有功能的多樣性,具體表現在以下幾方面:

1.布置靈活,容易分段和連接,可以根據需要有直線、圓弧、水平、傾斜、分支、合流等區段以及輔助裝置,組成開式、閉式、平面、立體等各種形式的輸送路線。

2.功能多樣,可以在輸送過程中升降、移動、翻轉物品,可以結合輔助裝置按直角、平行、上下等方式實現物品在滾筒輸送機支架或者滾筒輸送機與其他輸送機之間的運轉

3.便于和工藝設備銜接配套,銜接方式簡易緊湊,有時可以直接作為工藝設備的物料輸入和輸出端。輥子間的空隙部位便于布置各種裝置和設備。

4.物品輸送平穩,便于對輸送過程中的物品進行加工、裝配、試驗、分揀、包裝、儲存等各種工藝性操作,便于對輸送過程實現自動控制。

5.兩臺滾筒輸送機的連接尺寸小,可以轉運較小尺寸的物品。

6.兩排或者數排滾筒輸送機可以并排組成大寬度的滾筒輸送機,以運送大型成件物品。

7.允許輸送高溫物品。

8.滾筒輸送機標準化、系列化、通用化程度高,易于拼裝組成不同的生產線,同時不需要特殊土建基礎。

積放式滾筒輸送機的應用范圍

積放式滾筒輸送機結構簡單、運行可靠、維修量少、布置靈活,在輸送成件物品時具有明顯優點,因而在汽車制造業的各種裝配、機加工、鑄造等生產線及其他機器制造業和食品飲料工業、家電制造、郵電部門等領域的作業流水線上得到廣泛應用。

以我司客戶為例,介紹兩個積放式滾筒輸送機的案例。

1、某汽車工廠:發動機主裝配線

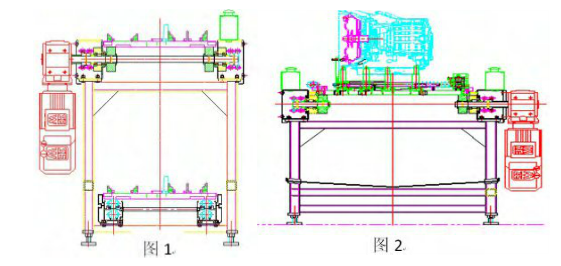

主裝配線采用可循環托盤的雙層輥道輸送札。其中,上層便是可積放式邊滾筒輸送機。線體中間隔一定的距離布置有阻擋器,以便托盤停止在規定的工位上,方便工人或者設備進行操作。在裝配線兩端設置有升降移載機,用于循環工件的托盤。如圖1。

2、某變速箱公司:變速箱加載試驗線線體采用鏈條傳動的單層邊輥輸送機,輥子與轉軸之間采用摩擦套傳遞扭矩。輸送線體配合旋轉裝置、升降平移裝置形成閉合的環形。同樣,線體中間隔一定的距離也布置有阻擋器,以便托盤停止在規定的工位上,方便工人或者設備進行操作。如圖2

積放功能是物品輸送途中某些地方的短暫停留,這種暫停一般不影響整個輸送線路中其他部分的的正常工作,而且在某些物料搬運系統中至關重要、必不可少。例如,在運輸線路中的分岔點、匯集點,在升降機前,在加工設備或機器人的操作工位,都需要這種暫停,然后按照要求的時間進行釋放、再運輸。因此,積放式滾筒輸送機的應用前景十分廣泛。
